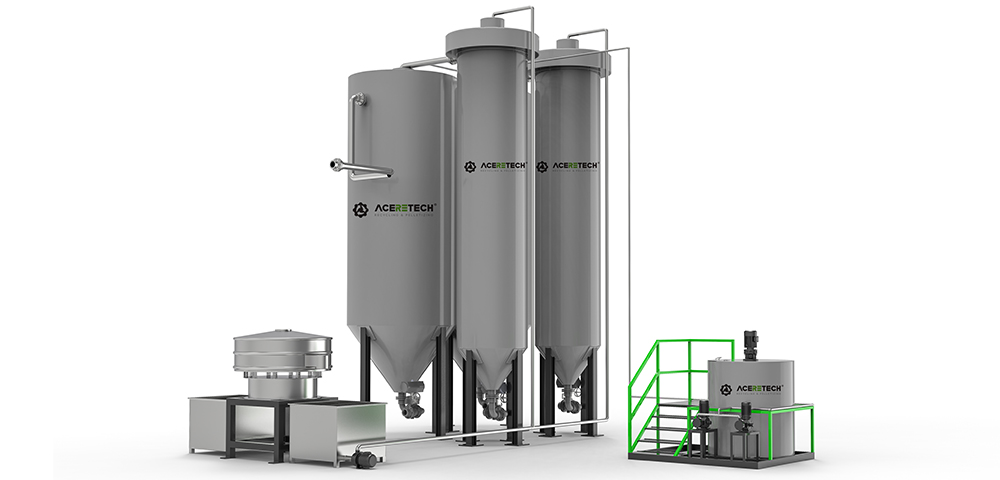

Система рециркуляции воды WTS (3 т/ч)

профиль проекта

В процессе очистки пластика процесс промывки горячей щелочью обычно используется для очистки пластика, и в процессе очистки образуются сточные воды горячей щелочи. Если горячие щелочные сточные воды сбрасываются непосредственно на станцию очистки сточных вод, необходимо снова добавить большое количество химических реагентов и тепла, и стоимость очистки сточных вод станции сточных вод будет увеличена. Поэтому мы оборудовали онлайн-устройства для очистки воды, которые могут значительно снизить потребление энергии и использование химических реагентов, а также сократить эксплуатационные расходы.

Преимущества технологии онлайн-ресайклинга

 Благодаря онлайн-технологии восстановления воды, 80% горячей щелочной воды может быть восстановлено и повторно использовано после онлайн-восстановления и утилизации горячей щелочной воды в процессе очистки.
1. Не добавляйте никаких дополнительных средств для очистки воды, можно реализовать восстановление химических веществ, значительно сократить использование химических реагентов;
2. Рекуперация тепла, короткий процесс онлайн-обработки, меньшие потери тепла, снижение потребления тепловой энергии;
3. Повторное использование сточных вод, сокращение потребления воды, снижение затрат на очистку сточных вод;
4. Высокая степень автоматизации, автоматическое соотношение химической концентрации;
5. Качество воды стабильное, а эффект очистки лучше.

Принципы дизайна

1. В соответствии с требованиями к качеству и очистке сточных вод должен быть разумно выбран технологический маршрут, технология очистки должна быть усовершенствована, а качество очищенной воды должно соответствовать стандарту сброса.
2. При условии соблюдения требований к обработке следует максимально использовать исходные объекты для сокращения инвестиций, а также учитывать требования к красоте на заводе.
3.Удобная эксплуатация и управление, простота эксплуатации и обслуживания. Оборудование и оборудование отличаются высоким качеством, хорошей производительностью и стабильной работой.

Расчетный параметр

1. Источник сточных вод
Линия очистки завода по переработке пластмасс, промывка горячей щелочью
2. Расчетная мощность обработки: 3 м³/ч

Технология лечения

 график процесса
Для нашей системы фильтрации горячей щелочной воды основной задачей является удаление SS из воды и удержание реагента в воде. Эта система использует процесс осаждения + фильтрации

Блок-схема процесса выглядит следующим образом:

Введение в основной процесс

a.Система решетки (круглый экран)

Круглое вибрационное сито установлено в жидкостной части бака для горячей промывки, которое в основном отделяет более крупные частицы в исходящей щелочной воде, что способствует последующей очистке от осадков и снижает износ последующего оборудования.
Модель: YZS1000 * 1 компл.
Основной материал: SUS304

b.Отстойник

 В отстойнике используется отстойник с вертикальным потоком, вода поступает из центральной трубы в середине отстойника сверху вниз, а внизу предусмотрена зонтичная перегородка, чтобы сточные воды медленно поднимались со всех сторон, а грязь и вода отделяется под действием силы тяжести, чтобы уточнить качество воды.
Водонапорная башня использует вертикальную водонапорную башню для хранения очищенной щелочной воды, и в то же время небольшое количество реагентов добавляется через автоматическое дозирующее устройство для оптимального регулирования рН щелочной воды.
Отстойная башня: SLCDT-3000*1
Водонапорная башня: РСТ-3000*1
Материал: СУС304

c.Система фильтрации

 Система фильтрации в основном состоит из промежуточного резервуара для воды, фильтрующего насоса и блока фильтр-пресса, а мелкие взвешенные вещества улавливаются после фильтрации сточных вод через фильтровальную ткань, качество воды очищается, а осадок обезвоживается и транспортируется для обработки. .
Фильтр-пресс: 630 * 1
Фильтр: тип ZQX-30 *2

d.Система дозирования

Дозирующее устройство состоит из насоса-дозатора, емкости с лекарством, мешалки и т. д., которое используется для количественного дозирования лекарства. Автоматическое дозирующее устройство используется для регулировки PH сточных вод. Устройство PH в режиме онлайн управляет автоматическим дозированием насоса-дозатора, чтобы обеспечить стабильность PH сточных вод в диапазоне, необходимом для промывки горячей щелочью.
Автоматический дозатор: тип ZDJYZZ-1000 *1
Материал: СУС304
