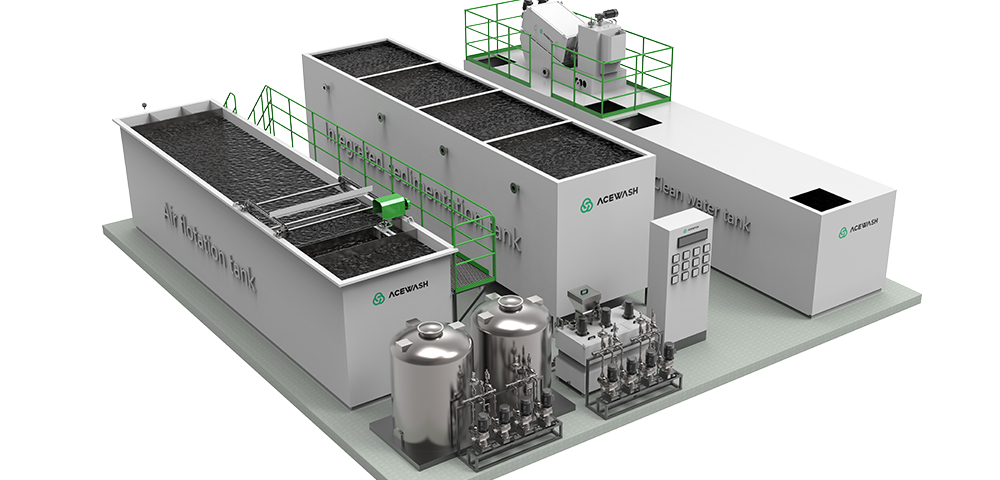

WTS20 水处理回收系统（20吨/小时）

项目简介

PET瓶清洗加工会产生大量废水，主要污染物为悬浮物。根据废水量和污染物指标。 拟建设一套水处理系统，采用过滤+沉淀+气浮工艺，废水处理后部分回用，部分达标排放。

设计原则

1、根据污水水质和处理要求，合理选择工艺路线，先进处理技术，处理后水质达标排放。
2、在满足处理要求的前提下，尽量利用原有设施，减少投资，并考虑厂区美观要求。
3、运行管理方便，操作简单，维护简单。 设备设备质量上乘，性能良好，运行稳定。

设计参数

1.废水来源
塑料回收厂
2.设计处理量：12m³/H
3.出水水质

规格

处理技术
处理流程图
对于我们的水处理系统，主要目的是去除废水中的悬浮物。 采用过滤+沉淀+气浮处理工艺

工艺流程图如下：

布局图：

 流程说明

洗涤线产生的废水先排入废水收集池收集暂存；
第一步：废水输送至振动筛经水泵进行固液分离，较大颗粒进入集渣箱，废水进入沉淀池；
第二步：废水进入沉淀池后，根据在线PH计反馈数据，自动加酸并调节PH值至中性，然后加入絮凝剂和混凝剂进行絮凝反应。
凝结的絮凝物大部分下沉，清水上浮进入气浮池实现泥水分离，泥水定期排入污泥池；
第三步：清水进入气浮池，压缩空气与水混合，产生微小气泡，残留的细颗粒和漂浮物会被气泡浮到水池表面，然后， 通过刮板装置排出； 处理后的清水进入水池暂存。
第四步：净水由高压泵输送至过滤器，过滤后的水返回清洗线。
沉淀池和气浮产生的污泥进入污泥池，经污泥脱水装置脱水后定期外运处理。

2. 主要流程介绍：

a.废水收集罐（客户自备）

 主要用于收集清洗管路排出的清洗废水，兼作污水提升泵的集水槽，具有缓冲流量变化、调节水量、均化水质等作用。
设计停留时间：≮2h
一体化污水收集池*1套，有效容积：40m³
材质：混凝土
形态：地下

b.提升泵

 用于将污水提升至沉淀池进行处理。 设计采用无堵塞潜水排污泵，安装维修方便，使用寿命长。 通过设置在调节罐内的液位计实现自动启停，减少人工操作。
一体化污水提升泵*2台（一用一备）
功率：5.5kw

c.振动筛

 圆振动筛设置在水处理系统的最前端，主要是分离出废水中较大的颗粒，有利于后续的沉淀处理，减少后续设备的堵塞和磨损。
型号：YZS1500*1set
主要材质：SUS304
304收纳盒*1

d.综合沉淀池

一体化沉淀池采用斜管沉淀池，设置在处理系统的前端。 通过加酸，将废水的PH值调至中性，为后续沉淀反应提供最佳条件。 在此过程中，反应槽内设定的PH值与加酸计量泵联动，实现PH值的自动调节。
同时通过投加絮凝剂和混凝剂，使废水中的SS发生凝聚沉降，实现泥水重力分离，使水质澄清。
处理能力：20m³/h 1台
外形尺寸：L11000*W2000*H3500
材质：碳钢+防腐
排泥：排泥阀为电动阀，定时自动排泥

经沉淀处理后的废水仍会含有少量漂浮物，需进入气浮池进一步处理。 气浮是溶气系统产生的溶解水，通过快速减压释放到水中产生大量微小气泡。 数个气泡附着在水中的悬浮物或油面，形成总密度小于1的悬浮物，靠浮力使固液分离，使水完全清澈。
处理能力：20m³/h 1台
材质：碳钢+防腐
外形尺寸：L5000*B1500*H2100
浮渣泵：气动隔膜泵*2set S1FM

f. 净水箱

主要用于收集处理后的循环水，也可作为清水泵的蓄水池。
设计停留时间：2h
有效容积：40m³
材质：碳钢防腐
外形尺寸：L4000*W2000*H1500 2set

g.清水泵

 它用于将处理过的循环水重新用于清洗线。 设计采用立式离心泵，安装维修方便，使用寿命长。 通过设置在调节罐内的液位计实现高液位报警和低液位停泵。
数量：2套（一个自用，一个备用）
功率：5.5kw

h.过滤器

处理后的废水深度过滤，采用石英砂为滤料，水流经内部布水器和集水器，在水箱内进行高速过滤，可有效去除颗粒物，降低浊度。
数量：1套
型号：DMF3224-1A
材质：碳钢防腐

i.加药系统

 加药装置由计量泵、试剂桶、搅拌器等组成，用于实现试剂的定量加药。 其中PAC是一种架桥吸附性能强的絮凝剂，能与水中的悬浮物发生凝聚吸附，从而使悬浮物脱稳沉降； 阴离子PAM是一种混凝剂，可与絮凝剂配合使用，提高絮凝物的沉降，有利于水质的澄清； 阳离子PAM用于污泥脱水，有利于固液分离。 自动加酸装置用于调节废水PH值至中性，通过在线PH装置实现自动加酸。
数量：4台
PAM自动加药装置：2台三箱式自动，304 1000L
PAC自动加药装置：1台双桶双泵PE 2000L
自动加酸装置：1台单桶双泵PE 500L

j.污泥处理系统

 污泥处理系统由污泥浓缩机、隔膜泵、压滤机组成
污泥浓缩池用于储存沉淀池和气浮池物理化学反应产生的污泥。 污泥通过污泥泵输送至压滤机进行脱水，脱水后的污泥外运处理；
污泥池*1套：地下式混凝土结构，容积10m³（客户提供）
污泥泵：气动隔膜泵*2set S1FM
冲压螺丝机：301型、设计加工能力：20-70kg.DS/h
材质：304
设备尺寸：L3340*B970*H182500
功率：0.95kw
数量：1套
